Каждый проект, разрабатываемой системы безопасности, содержит в себе
следующие компоненты (рис. 1): титульный лист Т, содержание С, общую
пояснительную записку ОПЗ, условные обозначения компонентов, используемых
в данном проекте УО, перечень элементов, общую электрическую схему,
планировку зданий с указанием положения элементов системы безопасности
(планировка), схему подключений элементов безопасности (схема подключений),
кабельный журнал и спецификацию.

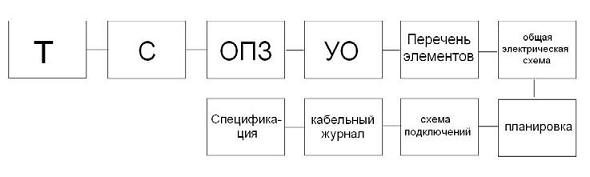

Рис 1. Характерная схема проекта в области проектирования систем безопасности
При этом большую часть времени изготовления проекта в настоящее
время у проектировщика занимает не техническая часть проекта, которая
включает в себя разработку концепции системы безопасности, составление общей
электрической схемы, расстановку оборудования на планах объекта, а рутинные
операции по оформлению томов документов, которые называются проектной
документацией.
Задача автоматизации процесса проектирования состоит в устранении
большей части рутинных операций в пользу технической части с помощью
написания соответствующего прикладного программного обеспечения.
Для создания автоматической системы проектирования предполагается
использование встроенных систем программы autocad. Конечный продукт
представляет собой программу-мастер, с помощью которого проектировщик,
указывая набор парметров проекта (таких как название проекта, имя автора,
имена файлов общих электрических схем и планов объектов), получает на набор
чертежей и документов в соответствующем для autocad формате, содержащий
построенный по ГОСТ-у проект.
Данная задача включает в себя следующие части:
1. Разработка программы диалога с пользователем.
2. Разработка модулей построения для создания каждого компонента
проекта.
3. Разработка шаблонов, используемых системой автоматического
проектирования.
4. Создание базы данных схем подключения конкретных устройств.
Использование данной системы автоматического проектирования позволит с одной стороны существенно сократить время изготовления проекта, а с другой – улучшить качество проектов за счет предоставления проектировщику большего количества времени на обдумывание технической стороны проекта и увеличения мобильности применения изменений, вносимых в проект, что позволит проектировщику при необходимости вносить изменения не боясь при этом потерять много времени на переоформление документа.
УДК 004.4
Автор: И.Ю. Сидоров, А.В. Леус
Московский физико-технический институт (государственный университет)
ЗАО «Компания Безопасность»
Автор: И.Ю. Сидоров, А.В. Леус
Московский физико-технический институт (государственный университет)
ЗАО «Компания Безопасность»
