Что такое слаботочные системы, виды СЛС
Слаботочные системы (СЛС) используют при монтаже средств охраны, СКУД, видеонаблюдения, пожарной сигнализации, локальных компьютерных сетей и другого оборудования. В ЗАО «Компания Безопасность» можно заказать все виды работ со «слаботочкой»: от первичного обследования до пусконаладочных работ, модернизации и масштабирования сети.
передаче информации. Функционирование происходит при помощи слабых токов. Если проще, СЛС работают с информационными потоками и эксплуатируются отдельно от силовых сетей. В зависимости от назначения, конструкции и списка выполняемых задач, различают несколько видов слаботочных систем:
Базовый список:
Локальная компьютерная сеть — частный случай СЛС
Кабели используются для передачи всех видов сигналов:
Топология (расположение блоков, линий связи) зависит от назначения, условий использования и требований к составу оборудования:
СЛС применяют при монтаже средств охраны, пожарной сигнализации и других устройств связи и системы безопасности
Что такое слаботочные системы
Точные значения терминов указаны в ГОСТ Р 56602-2015, основные положения — в ГОСТ Р 56571-2015. По определению из стандарта, слаботочные системы выполняют функции по сбору, обработке,передаче информации. Функционирование происходит при помощи слабых токов. Если проще, СЛС работают с информационными потоками и эксплуатируются отдельно от силовых сетей. В зависимости от назначения, конструкции и списка выполняемых задач, различают несколько видов слаботочных систем:
- Узкоспециализированная. Используется для решения одной задачи.
- Многофункциональная. Выполняет несколько задач сразу, используется в разных форматах и алгоритмах работы оборудования.
- Локальная. Компактно расположенный комплекс без подключения к централизованному управлению, общей магистрали.
- Корпоративная. Использует для связи каналы, не относящиеся к внутренним ресурсам. Аппаратура часто подключается к действующим структурам, становится продолжением устоявшейся инженерной сети.
- Распределенная. При построении используют внешние ресурсы, магистральное соединение с параллельными комплексами.
- Мобильная. В конструкции применяют элементы, которые можно перемещать.
- Непрерывного действия. Нормальное рабочее состояние — передача сигнала. Используется при монтаже видеонаблюдения, охранных комплексов, компьютерных систем.
- Дискретные. Функция выполняется по команде, в установленное время, по сигналу датчика или другому триггеру.
- Специальные исполнения. Разрабатываются для агрессивной среды, защиты от помех, повреждений, физического, химического, электромагнитного воздействия.

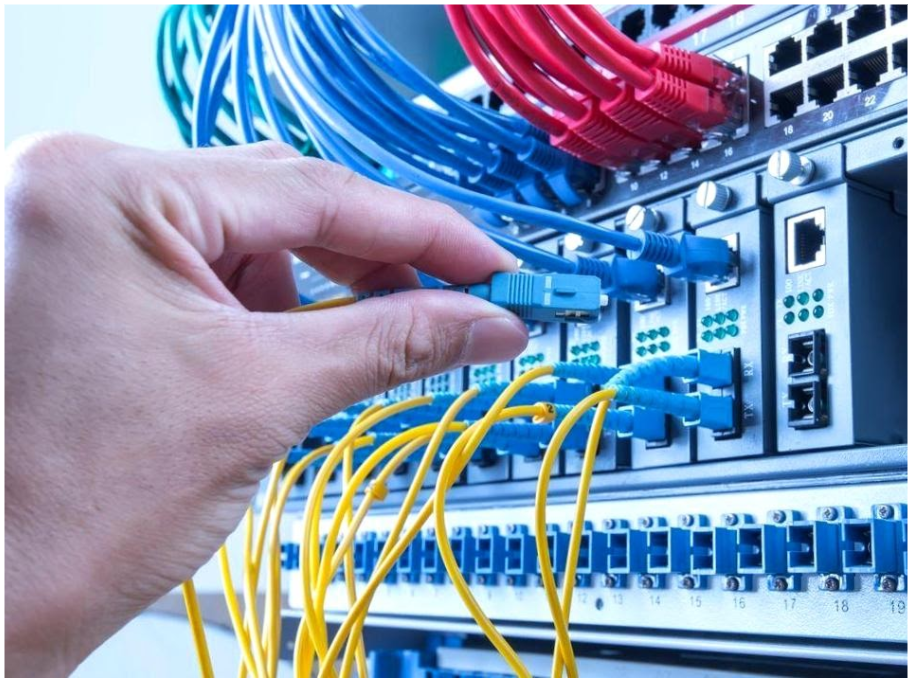

Слаботочные сети используют для передачи сигналов, обмена данными, трансляции команд
Основные задачи:- Трансляция команд управления на исполнительные механизмы, аппаратуру.
- Передача сигналов датчиков для обработки и формирования команд управления.
- Прием идентификационных данных, обработка, формирование сигнала для СКУД.
- Объединение элементов разного назначения.
Состав СЛС
Основа СЛС — оптические и электрические кабели, коммутаторы, блоки управления, контактные разъемы и прочие элементы для соединения узлов, передачи информации. Параллельно со «слаботочкой» работают средства энергообеспечения, к которым подключены все компоненты сети. Устройства СЛС состоит из основных и вспомогательных устройств. Основные непосредственно участвуют в выполнении задач «слаботочки». Вспомогательные — защищают кабель, помогают его закрепить, обеспечивают бесперебойную работу оборудования.Базовый список:
- Аппаратура администрирования участвуют в управлении, создании отчетов, формировании сигналов.
- Оконечные устройства используют для подключения оборудования, датчиков, соединительных элементов.
- Мультисредные приборы используют комбинированную технологию передачи.
- Активные аппараты вносят изменения в информационные каналы, преобразуют, формируют дополнительные сигналы. Пассивные работают без внешнего питания, передают данные без изменений.
- Узлы со стандартным энергоснабжением подключают к обычной сети. Автономные получают энергию из окружающей среды (например, работают на солнечных батареях).
- Централизованные узлы подключают к единой сети, распределенные — к разным источникам.
- Через входные и приемные аппараты поступает информация. Примеры приемных устройств: панели, контроллеры, извещатели, консоли для ввода информации, датчики.
- Выходные аппараты для вывода данных из СЛС.
- Исполнительные. Средства физической защиты, СКУД, сирены, элементы освещения и другая техника, на которую подаются команды блока управления.
- Приборы отображения. Показывают информацию, сигнализируют о срабатываниях, сбоях, неисправностях.
- Управляющие. Контролируют работу сети: обрабатывают сигналы, сверяют информацию с базой данных, отвечают за автоматические реакции, алгоритмы и функции. Управляющие блоки бывают общие (для всей системы или группы устройств) или индивидуальные (для конкретного блока).
- Накопительные. Применяются для хранения информации.
Частные случаи слаботочных систем
К СЛС относят локальные и распределенные компьютерные сети, линии связи и управления, в которых кабели используют для передачи сигналов. Слаботочные структуры могут использоваться при монтаже СКС (структурированных кабельных сетей), элементов пожарной охраны, СКУД, компонентов «умного» дома, интернета вещей.Локальная компьютерная сеть — частный случай СЛС
Сигналы
Кабели используются для передачи всех видов сигналов:
- Срабатывание. Формируется, когда срабатывает датчик, охранный или пожарный извещатель.
- Идентификаторы. Образуются при вводе кодов, паролей, предъявлении магнитных карт, биометрических показателей, других идентификаторов.
- Разрешающий. Формируется, когда совпадают условия при обработке сигналов считывателей, базы данных.
- Управляющий. Идет от блока управления к исполнительному механизму. Команда может заблокировать физические средства охраны или открыть проход (проезд).
- Подтверждающий (квитирующий). Показывает, что элемент принял сигнал или выполнил действие (обратная связь).
- Постоянный. Формируется камерами видеонаблюдения, звуковыми датчиками, другой аппаратурой постоянного действия.
- Работа канала передачи данных. К этому виду относится подключение Ethernet, локальные компьютерные сети.
- Комбинированные. Необходимы для эффективного взаимодействия и универсального использования технических средств.
Проектирование и монтаж слаботочных систем
Требования к проектированию и прокладке СЛС указаны в ГОСТ Р 56553-2015. Если на объекте действуют особые требования к установке электрооборудования, средств охраны, прочих компонентов сети. Список норм подбирают под конкретную задачу.Топология (расположение блоков, линий связи) зависит от назначения, условий использования и требований к составу оборудования:
- Линейная. Простая схема с двумя оконечными и неограниченным числом промежуточных точек, подключенных линейно.
- Сеть. Используется как минимум два варианта соединения оконечных устройств.
- Кольцо. Компоненты соединяются с двумя ближайшими соседями.
- Звезда. Кабели как лучи расходятся от центрального блока управления к оконечной аппаратуре.
- Дерево. Имеет два оконечных узла и как минимум два промежуточных с одним путем связи («ветки» подключаются к «стволу»).
- Гибридная. Вариант соединения, когда используют сразу несколько схем.
Кабель монтируют в виде открытой или скрытой проводки, по воздушным, подземным и навесным каналам. СЛС используется на промышленных объектах, в офисах, жилых зданиях. Магистрали связывают несколько объектов, локальные работают в пределах одного здания, мобильные устанавливают на подвижной технике.
В зависимости от условий и особенностей конструкции объекта, при монтаже используют защитную кабельную сеть, кондуиты (узел из трубок для протяжки кабеля через перегородки, перекрытия). Монтажные колодцы облегчают установку, обслуживание оборудования. Кабельные связки фиксируют провода, соединительные муфту обеспечивают надежное соединение.
- Надежность кабелепроводных средств. Лотки, подвесные приспособления, кронштейны, крепеж и другие элементы должны выдержать вес кабелей.
- Правильность установки. Важно сохранить доступ для прокладки кабеля без повреждений, устранить острые углы, грани.
- Нагрузка на кабели, в том числе — на подвесные элементы.
- Минимальные радиусы изгиба. Параметры должны соответствовать инструкции для конкретного типа проводки.
Услуги ЗАО «Компания Безопасность» по работе с СЛС
У нас вы можете заказать полный комплекс услуг по работе со всеми видами слаботочных сетей:- обследование существующих систем;
- диагностика, поиск неисправностей, оценка ресурсов;
- составление ТЗ на проектирование;
- разработка проекта;
- подбор и поставка оборудования;
- монтаж компонентов;
- пусконаладочные работы;
- регламентное обслуживание и ремонт;
- модернизация, масштабирование.
