Что такое система контроля и управления доступом
Специалисты ЗАО «Компания Безопасность» профессионально занимаются проектированием, монтажом, обслуживанием, ремонтом и модернизацией систем контроля и управления доступом (СКУД). Знаем все о конструкции, принципе действия, особенностях оборудования и защиты СКУД.

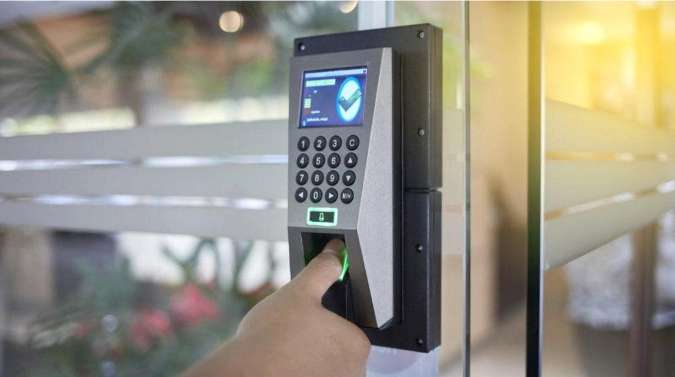

Биометрический считыватель

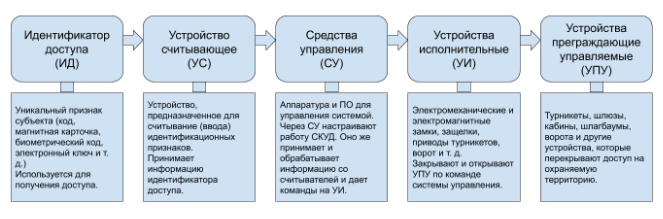

Принципиальная схема СКУД
Считывающие устройства (СУ) и идентификаторы доступа (ИД)
К идентификаторам относятся любые элементы, которые позволяют подтвердить личность, право прохода (проезда). Варианты ИД и соответствующих им считывающих устройств:
Сканер отпечатка пальца.
В штатном режиме считыватель принимает сигнал, преобразует его в электронный код и отправляет в систему управления.
Средства управления (СУ)
Это программные и аппаратные средства, которые анализируют сигнал считывающего устройства, передают команду на исполнительный механизм. Одновременно аппаратура принимает сигналы датчиков закрытия шлагбаумов и дверей, фотоэлементов, которые подтверждают факт пересечения охранной линии человека или проезда транспортного средства.
Программное обеспечение выполняет несколько задач по организации и настройке алгоритмов:
Блоки бывают автономные (своя СУ в каждой точке прохода), централизованные (управляются через центральный пункт обработки сигналов) и универсальные (работают как централизованные, но при аварии или обрыве могут функционировать автономно).
В штатном режиме система управления принимает и обрабатывает сигнал считывателя, сравнивает информацию с базой данных, определяет соответствие прав доступа и отправляет команду на исполнительное устройство: открыть или заблокировать проход. Если зафиксирована попытка несанкционированного проникновения, автоматика подает сигнал тревоги.
Устройства исполнительные (УИ)
В список входят автоматические замки, защелки, приводы дверей, ворот, фиксаторы турникетов.
Пункты бывают нормально открытыми и нормально закрытыми. В нормально закрытых при положительном ответе блока управления исполнительное устройство открывает доступ, при отрицательном — блокирует. В нормально открытых при положительном ответе бездействует, при отрицательном — приводит в движение УПУ. При настройке УИ необходимо продумать алгоритм при отключении питания, аварии, других нештатных ситуациях.
Устройства преграждающие управляемые (УПУ)
Оборудование, которое физически закрывает или открывает проход в охраняемую зону. Варианты конструкции:

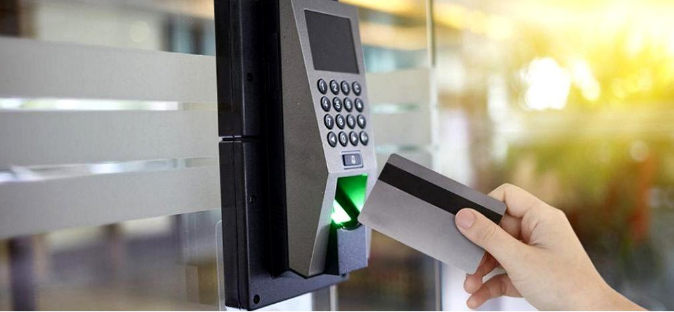

Многофункциональный считыватель с несколькими вариантами идентификации

Что такое СКУД, система контроля и управления доступом
СКУД — это система для комплексного управления доступом. По определению из ГОСТ Р 51241-2008, все компоненты должны быть совместимыми и действовать как единая сеть: комплексно предотвращать несанкционированное проникновение людей, транспорта. Оборудование может работать как на вход (въезд), так и на выход (выезд). Основные цели:- предотвращение криминального проникновения;
- контроль доступа и защита от нарушителей;
- учет времени прохода сотрудников;
- организация зон с разным уровнем доступа.
Из чего состоит и как работает система контроля и управления доступом

Считывающие устройства (СУ) и идентификаторы доступа (ИД)
К идентификаторам относятся любые элементы, которые позволяют подтвердить личность, право прохода (проезда). Варианты ИД и соответствующих им считывающих устройств:
- механические изделия (ключи);
- магнитные (карточки, ключи, браслеты);
- оптические (штрихкоды, голограммы);
- электронные (дистанционные карты, электронные ключи);
- акустические (считыватели голоса);
- биометрические (реагируют на отпечатки пальцев, рисунок сетчатки глаза, геометрию ладони, динамику подписи).

В штатном режиме считыватель принимает сигнал, преобразует его в электронный код и отправляет в систему управления.
Средства управления (СУ)
Это программные и аппаратные средства, которые анализируют сигнал считывающего устройства, передают команду на исполнительный механизм. Одновременно аппаратура принимает сигналы датчиков закрытия шлагбаумов и дверей, фотоэлементов, которые подтверждают факт пересечения охранной линии человека или проезда транспортного средства.
Программное обеспечение выполняет несколько задач по организации и настройке алгоритмов:
- Ввод и изменение данных, занесение кодов в память. При необходимости в базу добавляют идентификаторы, меняют уровни.
- Установка временных интервалов. При необходимости оборудование настраивают на конкретные часы, вводят ограничение по дням.
- Установка уровней доступа для разных пользователей. Используется когда нужно разделить территорию на зоны с разными уровнями.
- Запись текущих и тревожных событий, регистрация прохода. Журнал используется для контроля, анализа передвижения людей и транспорта через пункт.
Блоки бывают автономные (своя СУ в каждой точке прохода), централизованные (управляются через центральный пункт обработки сигналов) и универсальные (работают как централизованные, но при аварии или обрыве могут функционировать автономно).
В штатном режиме система управления принимает и обрабатывает сигнал считывателя, сравнивает информацию с базой данных, определяет соответствие прав доступа и отправляет команду на исполнительное устройство: открыть или заблокировать проход. Если зафиксирована попытка несанкционированного проникновения, автоматика подает сигнал тревоги.
Устройства исполнительные (УИ)
В список входят автоматические замки, защелки, приводы дверей, ворот, фиксаторы турникетов.
Пункты бывают нормально открытыми и нормально закрытыми. В нормально закрытых при положительном ответе блока управления исполнительное устройство открывает доступ, при отрицательном — блокирует. В нормально открытых при положительном ответе бездействует, при отрицательном — приводит в движение УПУ. При настройке УИ необходимо продумать алгоритм при отключении питания, аварии, других нештатных ситуациях.
Устройства преграждающие управляемые (УПУ)
Оборудование, которое физически закрывает или открывает проход в охраняемую зону. Варианты конструкции:
- Шлагбаумы, турникеты. Защитная техника используется для соблюдения пропускного режима, ведения учета, но не закрывает проход на 100%. По возможности и при необходимости оснащаются средствами сигнализации, которые срабатывают, когда кто-то пытается обойти защиту.
- Полноростовые турникеты, решетчатые ворота, прозрачные конструкции. Устройства физически перекрывают проход, но не препятствуют просмотру территории.
- Глухие двери, ворота. Одновременно закрывают доступ и не позволяют увидеть, что находится в контрольной зоне.
- Шлюзы в помещении КПП, проходные кабины, проезды с двумя воротами. Максимальная защита, которая позволяет задержать нарушителя: средства охраны блокируются до прибытия оперативной группы и выяснения обстоятельств.
Система СКУД по ГОСТ
Технология разработки, правила поставки оборудования, монтажа, использования, требования и ограничения прописаны в государственных стандартах:- ГОСТ Р 51241-2008. Является основным документом с описанием технологии, устройств.
- ГОСТ Р ИСО/МЭК 7810-2015. Работа с картами.
- ГОСТ Р ИСО/МЭК 19795-1-2007. Правила автоматической биометрической проверки.
- ГОСТ Р 50009-2000. Электромагнитная совместимость.
- ГОСТ Р 50739-95, ГОСТ IEC 60065-2013. Защита вычислительной техники, аналоговой, видео и аудио аппаратуры от несанкционированного просмотра, копирования информации.
- ГОСТ Р 51072-2005. Один из стандартов УПУ — требования при использовании защитных дверей. Аналогичные нормативные документы подбирают при производстве и монтаже других управляемых устройств.
- ГОСТ Р 52931-2008. Системы управления.
- ГОСТ 2.601-2006, ГОСТ 2.610-2006. Единые правила для разработки конструкторской документации (ЕСКД).
