В ЗАО «Компания Безопасность» вы можете заказать проектирование, монтаж, техобслуживание, обследование и модернизацию структурированных кабельных систем (СКС). Работаем с СКС любой сложности, используем принципы строгой иерархии при монтаже охранной сигнализации, аналоговой и цифровой телефонной связи, информационных линий, видеонаблюдения и любой аппаратуры со слаботочными линиями подключения.
Проектируем. Сначала разрабатывается эскизный проект с предложением предварительных решений задачи, документации, вариантами расстановки компонентов. После согласования — технический проект с конкретными расчетами, чертежами и заданиями на смежные участки. В проекте возможно использование нескольких типов кросс-соединений (кольцо, дерево, звезда, шина). При разработке обязательно оставляем пространство для последующей модернизации, подключения дополнительного оборудования, перехода на межсоединение, кросс-соединение.
Монтируем. Во время установки выполняем строительно-монтажные работы для возведения специальных зданий (помещений) для размещения оборудования. Затем прокладываем кабель, монтируем слаботочную сеть, проводим испытания. После завершения монтажа выполняем пусконаладочные работы. Магистральные участки прокладываем в металлических кабельных лотках, защищенных каналах. По помещениям сеть разводим в пространстве под напольным покрытием, над подвесным потолком, монтируем в защитных коробах. В точках подвода кабеля к рабочим местам могут использоваться пластиковые короба, напольные модели. В местах сквозного пересечения стен, перегородок и перекрытий устанавливаем металлические закладные элементы (кондуиты).
Обслуживаем. Во время обслуживания выявляем несоответствие параметров проектным значениям, устраняем отклонения, неисправности, дефекты. Квалифицированный сервис помогает поддерживать аппаратуру и кабели в исправном состоянии.

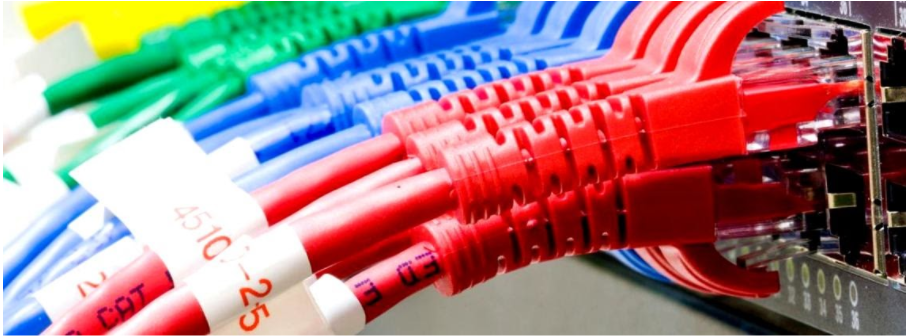

Обследуем. Проводим проверку, администрирование, выявление неисправностей. При администрировании определяем принадлежность каналов, кросс-соединений, кабелей и прочих соединений, документируем, составляем актуальную схему работы, проводим цветовое кодирование кабелей.
Что такое структурированная кабельная система по ГОСТ и на практике
СКС называют универсальной кабельной системой — сеть подходит для подключения любого стандартного оборудования. Особенности конструкции, требования и ограничения указаны в нескольких стандартах:- Российский пакет нормативов: ГОСТ Р 53246-2008, ГОСТ Р 53245-2008, ГОСТ Р 56602-2015, ГОСТ Р 56556-2015, ГОСТ Р 56571-2015, ГОСТ Р 58238-2018, ГОСТ Р 58239-2018, ГОСТ Р 58240-2018, ГОСТ Р 58241-2018, ГОСТ Р 58242-2018. Документы составлены с учетом европейских и американских стандартов, требования и ограничения сходятся.
- Международный стандарт ИСО/МЭК 11801.
- Американские нормы построения сети ANSI/TIA/EIA-568B.
- Открытый универсальный стандарт, который не противоречит требованиям остальных и определяет основные параметры в более понятном виде — OSSIRIUS SCS 702.
Базовая схема СКС
- Потребитель на каждом рабочем месте получает одну или несколько телекоммуникационных розеток. Аппаратура пользователя считается конечным пунктом схемы — она не входит в структурированную систему, но именно подключение активного оборудования — цель построения всей совокупности кабелей.
- Розетки объединяются в узел рабочей группы. Таких узлов может быть несколько на каждом этаже, к каждому подключается до 96 портов. Точки связаны между собой и подключены к этажному узлу.
- Рекомендуется проектировать отдельные узлы на каждом этаже, а если обслуживаемая площадь превышает 1000 м², то устанавливать дополнительные этажные кроссы. Если потребителей на этажах мало, то узел может обслуживать собственный этаж и два смежных. Максимальное расстояние между этажным узлом и точкой подключения конечного оборудования — 100 метров. Все, что находится между этажным узлом и потребителем, называется горизонтальной подсистемой. Особенности и нормы приведены в ГОСТ Р 58240-2018.
- Магистральная подсистема второго уровня (внутренняя) соединяет этажные узлы с распределительным. Обычно в каждом здании устанавливается свой распределительный узел. Максимальное расстояние для этого участка — 300 метров. Дополнительные требования, параметры проектирования и монтажа — в ГОСТ Р 58241-2018.
- Магистральная подсистема первого уровня (внешняя) используется для соединения распределительных узлов здания и ввода внешней магистрали. Объединенная кабельная система соединяется с внешней магистралью и распределяет сигнал между отдельными объектами. Точки подключения к основной магистрали должны находиться на расстоянии не более 2000-5000 метров.
Типовой список оборудования СКС
- Среды передачи: экранированные и стандартные кабели на основе витой пары проводников (жгутованные и многопарные кабели на основе параллельной пары проводников запрещены), волоконно-оптические (распределительные, соединительные, композитные).

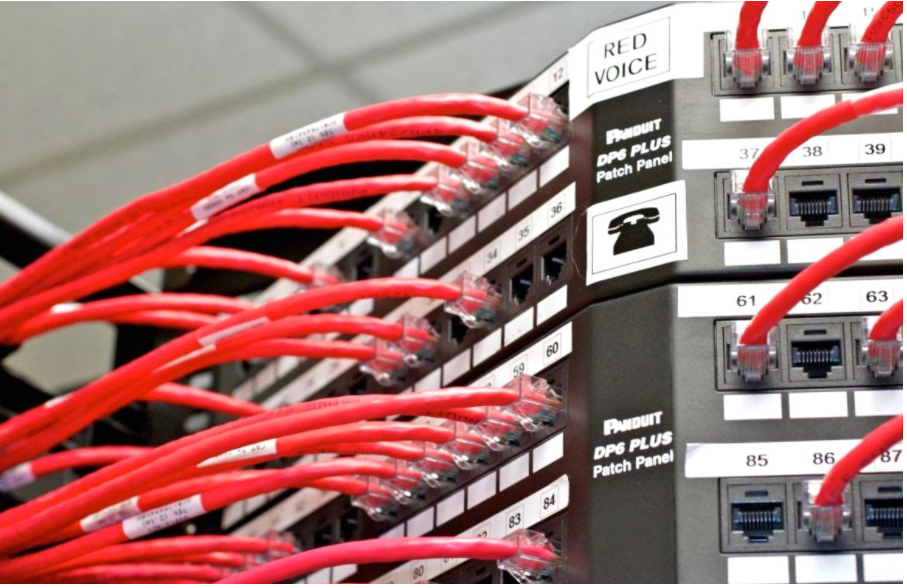

- Коммутационное оборудование: кроссы (главный, промежуточные, горизонтальные), шнуры, консолидационные точки, коммуникационные розетки.
- Шкафы, аппаратные, телекоммуникационные, городские вводы.

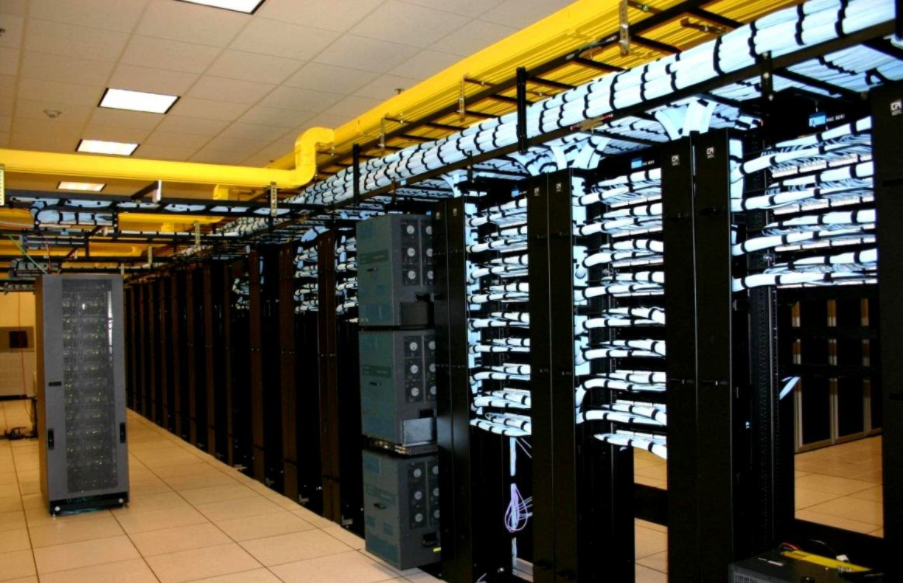

- Металлические кабельные лотки, пластиковые коробы, напольные каналы для прокладки сети.
Где применяются структурированные кабельные системы
Основное назначение — создание в коммерческих зданиях и муниципальных учреждениях надежной сети связи. Такую же технологию можно применять на промышленных объектах, при монтаже средств охраны, установке любого коммуникационного оборудования и средств связи.На объектах с уже сложившейся инфраструктурой слаботочные сети прокладывают отдельно. Чтобы внедрить СКС в такую систему, нужно демонтировать старые коммуникации и переустановить все кабели. Иногда это единственный выход, который позволит разобраться в хитросплетении проводов и понять, что с чем соединено в аппаратных старого образца.
ЗАО «Компания Безопасность» выполняет полный комплекс работ с СКС
Разрабатываем техническое задание на проектирование. Перед началом проектирования обследуем объект, определяем задачи, составляем список оборудования, схему взаимодействия. Нужна максимально подробная информация с требованиями заказчика и техническими возможностями инфраструктуры.Проектируем. Сначала разрабатывается эскизный проект с предложением предварительных решений задачи, документации, вариантами расстановки компонентов. После согласования — технический проект с конкретными расчетами, чертежами и заданиями на смежные участки. В проекте возможно использование нескольких типов кросс-соединений (кольцо, дерево, звезда, шина). При разработке обязательно оставляем пространство для последующей модернизации, подключения дополнительного оборудования, перехода на межсоединение, кросс-соединение.
Монтируем. Во время установки выполняем строительно-монтажные работы для возведения специальных зданий (помещений) для размещения оборудования. Затем прокладываем кабель, монтируем слаботочную сеть, проводим испытания. После завершения монтажа выполняем пусконаладочные работы. Магистральные участки прокладываем в металлических кабельных лотках, защищенных каналах. По помещениям сеть разводим в пространстве под напольным покрытием, над подвесным потолком, монтируем в защитных коробах. В точках подвода кабеля к рабочим местам могут использоваться пластиковые короба, напольные модели. В местах сквозного пересечения стен, перегородок и перекрытий устанавливаем металлические закладные элементы (кондуиты).
Обслуживаем. Во время обслуживания выявляем несоответствие параметров проектным значениям, устраняем отклонения, неисправности, дефекты. Квалифицированный сервис помогает поддерживать аппаратуру и кабели в исправном состоянии.

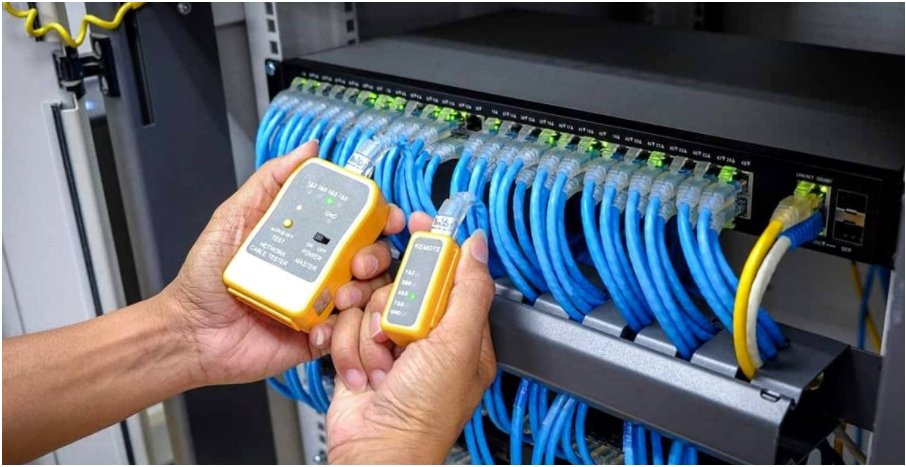

Обследуем. Проводим проверку, администрирование, выявление неисправностей. При администрировании определяем принадлежность каналов, кросс-соединений, кабелей и прочих соединений, документируем, составляем актуальную схему работы, проводим цветовое кодирование кабелей.
