Программный комплекс BSW: Подсистема "BSW-SecuriPro"

Собственная разработка КОМПАНИИ «БЕЗОПАСНОСТЬ», программный комплекс BSW является удобным расширяемым инструментом, изначально созданным для поддержки больших и очень больших систем. BSW создавалась, как интеллектуальная основа интегрированных технических систем безопасности крупных объектов, на создание которых ориентирована наша компания. Естественно, наш программный комплекс отвечает всем требованиям, предъявляемым к программам данного уровня: управление всей интегрированной технической системой безопасности (ИТСБ) в целом и каждой из подсистем в отдельности, организация эффективного взаимодействия между различными подсистемами, такими как охранно-пожарная сигнализация, система управления доступа, система телевизионного наблюдения и т.д.

BSW, строго говоря, не программа. Это оболочка для работы программных модулей. Отдельные модули предоставляют интерфейс для различных устройств. И это позволяет гибко реагировать на изменения, вносимые на всех жизненных стадиях ИТСБ. В какой-то момент перед нами встал вопрос о том, какую же систему пожарной сигнализации использовать на объектах в составе общей ИТСБ, которая бы органично вписывалась в комплекс, управляемый BSW. Известно, что системы пожарной сигнализации предназначены для обеспечения противопожарной защиты зданий и объектов, снижения до минимума ущерба от пожара и, прежде всего, для обеспечения безопасности людей при пожаре.

Технические средства пожарной сигнализации можно разделить на три типа систем:

• обычные (неадресные) системы детектирования с индикацией по зонам;
• системы с адресуемыми датчиками;
• аналогово-адресуемые системы.

Обычные системы хорошо известны, имеют минимальную стоимость оборудования, но при этом обладают высокой стоимостью монтажа (отдельный кабель на каждую зону).

Эти системы не могут различить тлеющий ли это огонь или пылевое загрязнение.
Применение данных систем оправдано на малых и средних объектах.

Адресные системы пожарной сигнализации позволяют точно идентифицировать место возгорания, но являются более дорогостоящими. Аналогово-адресные системы свободны от недостатков предыдущих, имеют высокую надежность, постоянно контролируют работоспособность всех детекторов, выдают предупреждения о детекторах теряющих чувствительность, позволяют регулировать чувствительность датчиков в зависимости от уровня загрязненности и фонового уровня. Реализация таких систем целесообразна на объектах с большим количеством адресуемых устройств (свыше 1000) или на комплексах отдельных зданий (от 500 адресуемых устройств) и возможна на аппаратуре производства фирм ESMI, SECURITON, HONEYWELL, JOHNSON CONTROLS, NOTIFIER, AUTRONICA, SCHRACK, EFF-EFF, CERBERUS и ряда других. Станции пожарной сигнализации, поставляемые этими фирмами, являются адресно-аналоговыми и обладают всеми стандартными функциями и возможностями, присущими данному классу систем.

Мы остановили свой выбор на оборудовании фирмы SECURITON. Приборы сигнализации "SECURITON" защищают от пожара тысячи объектов во всем мире, в том числе объекты банковской сферы. В России системы пожарной и охранной сигнализации этой фирмы установлены на объектах Газпрома, АвтоВАЗа, Сургутнефтегаза, Сибнефтепровода, многих зданиях и сооружениях федерального и столичного значения.

Среди видов пожарной сигнализации, производимых компанией "SECURITON", основную часть занимают адресно-аналоговые системы - наиболее широко применяемые в настоящее время системы пожарной сигнализации, сочетающие в себе надежность и простоту кольцевых схем построения шлейфов, возможность точного определения места возгорания, самоконтроль извещателей, возможность общения со всеми устройствами, входящими в состав шлейфа, а также управления различными устройствами противопожарной автоматики. Благодаря наличию линейки приемно-контрольных панелей и децентрализации системы становится возможным оборудование пожарной сигнализацией как небольших объектов, так и громадных комплексов промышленных и общественных зданий.

Открытая модульная архитектура программного комплекса BSW позволила в кратчайшие сроки создать подсистему «BSW-SecuriPro», предназначенную для оперативного отображения и обработки информации о функционировании охранно-пожарной сигнализации фирмы Securiton.


Данная подсистема обеспечивает:

• раннее обнаружение задымленности и повышения температуры в помещениях, оборудованных системой сигнализации;

• отображение места возникновения пожара на графическом плане монитора компьютера с указанием датчиков, выдавших сигнал "Пожар";

• регистрацию и хранение в памяти системы времени и места возникновения пожара;

• автоматическое включение системы оповещения, пожаротушения, дымоудаления, управления лифтами и вентиляцией.

Дополнительно может обеспечиваться:

• отображение плана эвакуации людей;
• отображение плана размещения средств пожаротушения.

Основными этапами организации функционирования подсистемы «BSW-SecuriPro» при конфигурации системы являются:

• инсталляция подсистемы;
• конфигурирование охранно-пожарной системы Securiton;
• размещение элементов ОПС Securiton на планах РМО;
• контроль и анализ сообщений, поступающих от периферийного оборудования ОПС Securiton операторам КП РМО.

фото рис.1 ПО

Инсталляция подсистемы «BSW-SecuriPro» производится автоматически при инсталляции ПК БСВ.

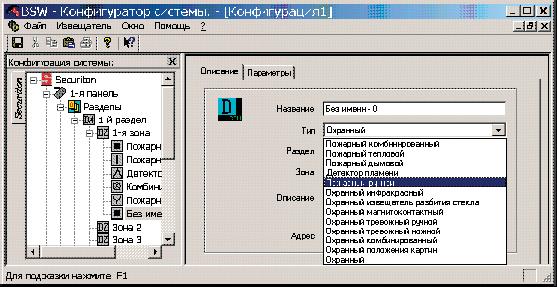

Конфигурирование ОПС Securiton производится в КП «Конфигуратор БСВ» и состоит из следующих этапов:

• запуск КП «Конфигуратор»;

• добавление элементов периферийного оборудования ОПС Securiton в конфигурацию ПК БСВ в соответствии со сгенерированной конфигурацией;

• редактирование текстового и графического отображения событий.


фото рис.2 ПО

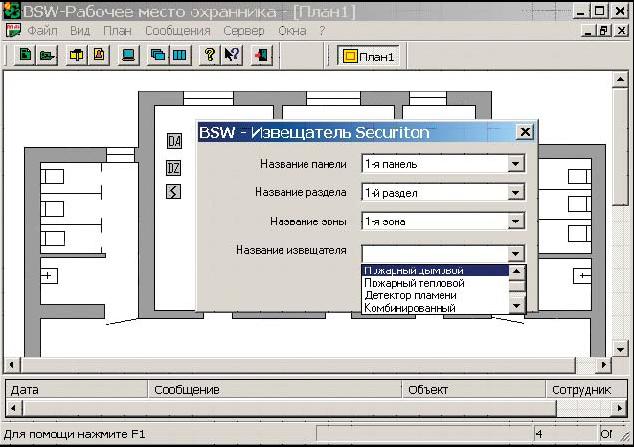

Размещение элементов ОПС Securiton на планах объекта, контроль и анализ сообщений, поступающих от периферийного оборудования ОПС Securiton операторам, управление устройствами системы осуществляется в программном компоненте «Рабочее Место Охранника».


фото рис.3 ПО

Авторизация производится в КП "Администратор операторов" и состоит из следующих этапов:

• запуск КП "Администратор операторов";
• определение полномочий операторов по работе с периферийным оборудованием ОПС Securiton.

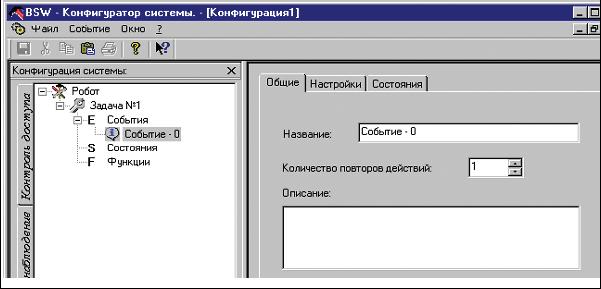

Интегрирование данной подсистемы пожарной сигнализации с другими компонентами ИТСБ возможно осуществлять как на "железном" уровне (с помощью приема и передачи тревог на уровне "сухих контактов" и программировании соответствующих реакций), так и с помощью программного компонента "Робот".


фото рис.4 ПО

Он предназначен для выполнения требуемых действий при изменении состояния ИТСБ. Этот компонент анализирует поток событий, поступающих от сервера, определяет наступление контролируемых состояний и, в случае их возникновения, генерирует требуемую последовательность команд (алгоритм) управления аппаратными средствами.

Описание контролируемых состояний и необходимых действий производится с помощью специально разработанного языка, обеспечивающего наглядное представление управления процессами в ИТСБ.


фото рис.5 ПО

"Робот" является незаменимым средством для реализации сложных алгоритмов управления, а также интеграции различных аппаратных систем в единую систему управления доступом и охраны объектов. Для обеспечения максимальной надежности системы в целом лучше совмещать оба этих способа интеграции.

Таким образом, успешный опыт подключения сторонней системы пожарной сигнализации в единую ИТСБ доказывает состоятельность программного комплекса BSW, как универсального инструмента интеграции и управления крупными системами безопасности.


Автор: А.В. Симбирев
ЗАО "Компания Безопасность"
