Монтаж Структурированной кабельной системы

В ЗАО «Компания Безопасность» вы можете заказать профессиональный монтаж структурированных кабельных систем. У нас большой опыт разработки, установки, обслуживания, модернизации и ремонта СКС. Работаем с любым оборудованием, создаем локальные вычислительные сети, выполняем монтаж ВОЛС, прокладываем слаботочные системы, устанавливаем компьютеры, средства охраны, видеонаблюдения и другую технику.

Соблюдаем стандарты, монтируем элементы строго по проекту, с учетом особенностей конструкции здания, назначения и состава аппаратуры. При необходимости выполняем предварительный осмотр, подготовительные работы и полный комплекс обслуживания средств связи и смежной техники.

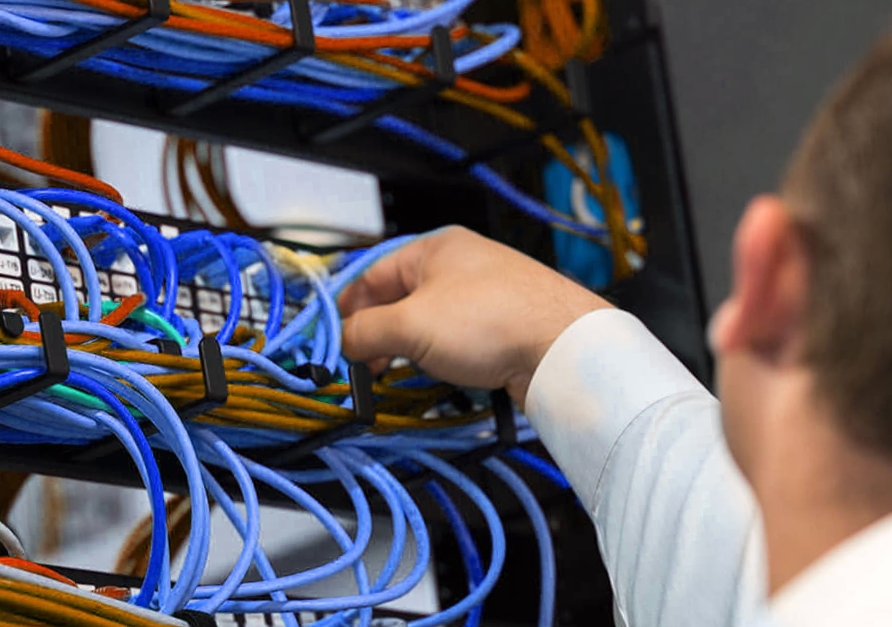

Профессиональный монтаж позволяет создавать удобные сети любой сложности

Технология и особенности монтажа структурированных кабельных систем

Основной документ, который регламентирует монтаж СКС — ГОСТ Р 53245-2008. В стандарте указаны основные положения, которые учитывают при монтаже. Дополнительно учитывают нормы и правила из стандартов для каждого типа сети, отдельные требования для объектов из разных отраслей.

У нас вы можете заказать два варианта услуги:

1. Монтаж СКС с нуля. Все делаем поэтапно:

  • Выполняем первичное обследование объекта, уточнение требований, необходимых характеристик, параметров, особенностей использования.

  • По полученным результатам разрабатываем техническое задание на проектирование. В пакете документов указываем требования, параметры, расположение точек консолидации, рабочих мест и основных блоков, конфигурацию и другие обязательные элементы будущей сети.

  • Проектируем СКС точно по техзаданию. В проект входит полный комплект рабочей документации, включая схемы прокладки, технические требования, конструктивные решения.

  • Поставляем и устанавливаем оборудование. Выполняем подготовительные работы, прокладываем кабели и устанавливаем блоки по проектным схемам, параллельно тестируем линии, проверяем правильность подключений, наносим маркировку.

Если пусконаладку тоже выполняют наши специалисты, то параллельно с монтажом проводится местное тестирование блоков и локальная наладка оборудования.

2. Монтаж структурированной кабельной системы по готовому проекту. Последовательность работ немного отличается:

  • Наш инженер досконально проверяет проект, выезжает на объект, оценивает соответствие чертежей реальным условиям. Если есть замечания или правки — сообщаем об этом заказчику.

  • Поставляем оборудование или используем готовый комплект.

  • Выполняем качественный монтаж кабельных линий на витых парах и ВОЛС с учетом требований и стандартов для каждого вида сети.

При установке СКС важно уменьшить потери и искажение сигналов, учесть электромагнитную совместимость оборудования, соблюдать схему, промаркировать компоненты — тогда система работает без сбоев, ее легко администрировать, обслуживать, модернизировать и масштабировать.

Технология монтажа СКС

  1. Монтаж магистральной подсистемы первого уровня. Выполняется, если сеть охватывает несколько зданий и подключается к главному кроссу основной магистрали.

  2. Установка магистральной подсистемы второго уровня. Прокладываем кабель от внешнего ввода через коммутационный центр здания на этажные центры.

  3. Монтаж горизонтальной подсистемы. На этажах протягиваем кабели и монтируем оборудование для подключения конкретных рабочих мест: телекоммуникационные и многопользовательские розетки, коннекторы, точки консолидации, аппаратные шнуры и т. д.

Устанавливать компоненты можно в закрытых технических каналах и помещениях, шахтах, воздуховодах. Если возможен нагрев участка сети, то при проектировании учитывают потери, уменьшают длину кабеля, вносят правки в схемы.

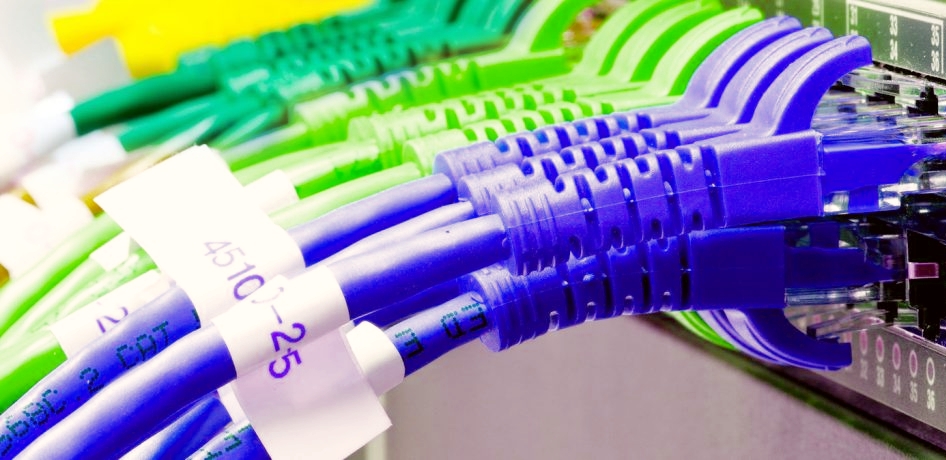

Правильная маркировка облегчает администрирование, поиск неисправностей, подключение новых устройств

Тестирование

В процессе компоненты сети проходят проверку полевыми тестерами. На витых парах проверяем целостность и непрерывность экрана, схему разводки, соответствие длины проектным значениям и реальным условиям. Монтажники следят, чтобы в кабелях не было гальванических связей, короткого замыкания, реверсивных, разделенных, перемещенных пар и других дефектов. При тестировании оценивают переходное затухание на ближнем и дальнем конце по разным моделям проверки, возвратные потери, задержку распространения сигнала, смещение и другие параметры.

Волоконно-оптические линии тестируют с использованием эталонной перемычки, измеряют вносимые потери, оптическую длину.

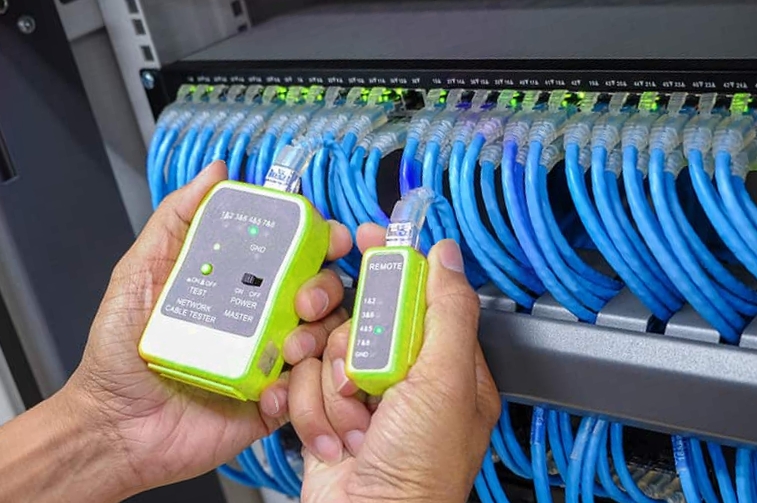

Тестирование помогает вовремя обнаружить и устранить дефекты

В обоих случаях вы гарантированно получаете действующую и проверенную систему, которую можно использовать для подключения любого оборудования и создания сложных внутренних сетей.

Как узнать стоимость и заказать монтаж СКС

После монтажа вы получаете полный комплект документов для регистрации новой СКС в центрах сертификации — графическую часть, описание, инструкцию, результаты испытаний, технические сведения для эксплуатации, администрирования, подключения оборудования.

Цена монтажа зависит от сложности системы, количества оборудования, списка подготовительных задач, дополнительных услуг. Создание локальной компьютерной сети, установка средств видеонаблюдения, СКУД, охранной сигнализации, прокладка систем на витых парах, монтаж ВОЛС — каждый тип работ стоит по-разному. Чтобы узнать стоимость, вызовите нашего проектировщика на объект в Москве, Московской области и других регионах России или запросите прайс лист на монтаж СКС и получите предложение с расценками на базовые работы.
