Что такое система контроля и управления доступом

Специалисты ЗАО «Компания Безопасность» профессионально занимаются проектированием, монтажом, обслуживанием, ремонтом и модернизацией систем контроля и управления доступом (СКУД). Знаем все о конструкции, принципе действия, особенностях оборудования и защиты СКУД.

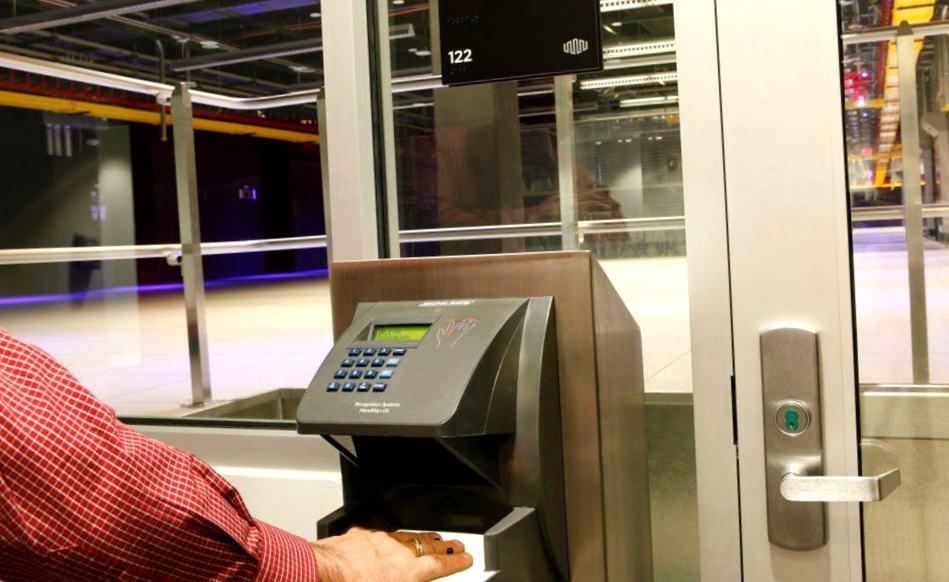

Биометрический считыватель

Что такое СКУД, система контроля и управления доступом

СКУД — это система для комплексного управления доступом. По определению из ГОСТ Р 51241-2008, все компоненты должны быть совместимыми и действовать как единая сеть: комплексно предотвращать несанкционированное проникновение людей, транспорта. Оборудование может работать как на вход (въезд), так и на выход (выезд). Основные цели:

  • предотвращение криминального проникновения;

  • контроль доступа и защита от нарушителей;

  • учет времени прохода сотрудников;

  • организация зон с разным уровнем доступа.

Техника должна обладать устойчивостью к взлому, взрыву, физически перекрывать доступ, отправлять сигнал тревоги при несанкционированном проникновении, регистрировать события, нештатные ситуации.

Из чего состоит и как работает система контроля и управления доступом

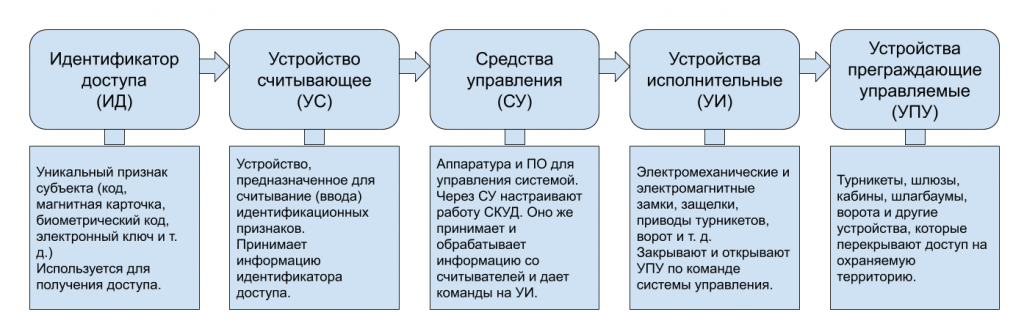

Принципиальная схема СКУД

Считывающие устройства (СУ) и идентификаторы доступа (ИД)

К идентификаторам относятся любые элементы, которые позволяют подтвердить личность, право прохода (проезда). Варианты ИД и соответствующих им считывающих устройств:

  • механические изделия (ключи);

  • магнитные (карточки, ключи, браслеты);

  • оптические (штрихкоды, голограммы);

  • электронные (дистанционные карты, электронные ключи);

  • акустические (считыватели голоса);

  • биометрические (реагируют на отпечатки пальцев, рисунок сетчатки глаза, геометрию ладони, динамику подписи).

Для усиления защиты могут использоваться комбинированные аппараты, которые учитывают сразу несколько идентификаторов. Возможна настройка разблокирования по принципу «двух и более лиц», внедрение других алгоритмов для повышения уровня защиты.

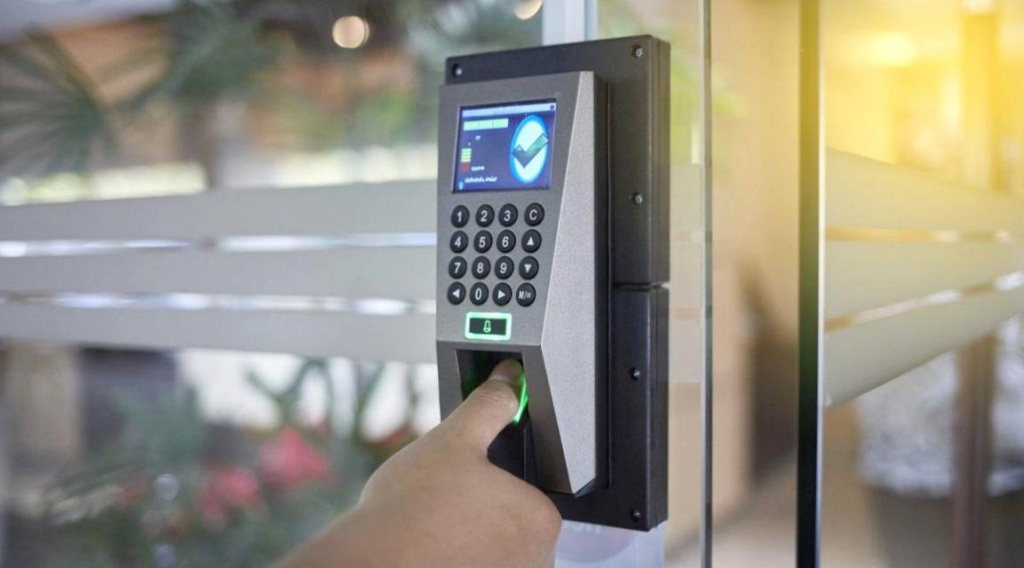

Сканер отпечатка пальца.

В штатном режиме считыватель принимает сигнал, преобразует его в электронный код и отправляет в систему управления.

Средства управления (СУ)

Это программные и аппаратные средства, которые анализируют сигнал считывающего устройства, передают команду на исполнительный механизм. Одновременно аппаратура принимает сигналы датчиков закрытия шлагбаумов и дверей, фотоэлементов, которые подтверждают факт пересечения охранной линии человека или проезда транспортного средства.

Программное обеспечение выполняет несколько задач по организации и настройке алгоритмов:

  • Ввод и изменение данных, занесение кодов в память. При необходимости в базу добавляют идентификаторы, меняют уровни.

  • Установка временных интервалов. При необходимости оборудование настраивают на конкретные часы, вводят ограничение по дням.

  • Установка уровней доступа для разных пользователей. Используется когда нужно разделить территорию на зоны с разными уровнями.

  • Запись текущих и тревожных событий, регистрация прохода. Журнал используется для контроля, анализа передвижения людей и транспорта через пункт.

Программное обеспечение должно быть устойчиво к отключению, принудительной блокировке, перезагрузке, перебору кодов, случайному нажатию клавиш, другим воздействиям. Аппаратура может быть рассчитана на разное число контролируемых точек. Малыми считаются комплексы на 64 и менее постов, большими — когда точек контроля более 256.

Блоки бывают автономные (своя СУ в каждой точке прохода), централизованные (управляются через центральный пункт обработки сигналов) и универсальные (работают как централизованные, но при аварии или обрыве могут функционировать автономно).

В штатном режиме система управления принимает и обрабатывает сигнал считывателя, сравнивает информацию с базой данных, определяет соответствие прав доступа и отправляет команду на исполнительное устройство: открыть или заблокировать проход. Если зафиксирована попытка несанкционированного проникновения, автоматика подает сигнал тревоги.

Устройства исполнительные (УИ)

В список входят автоматические замки, защелки, приводы дверей, ворот, фиксаторы турникетов.

Пункты бывают нормально открытыми и нормально закрытыми. В нормально закрытых при положительном ответе блока управления исполнительное устройство открывает доступ, при отрицательном — блокирует. В нормально открытых при положительном ответе бездействует, при отрицательном — приводит в движение УПУ. При настройке УИ необходимо продумать алгоритм при отключении питания, аварии, других нештатных ситуациях.

Устройства преграждающие управляемые (УПУ)

Оборудование, которое физически закрывает или открывает проход в охраняемую зону. Варианты конструкции:

  • Шлагбаумы, турникеты. Защитная техника используется для соблюдения пропускного режима, ведения учета, но не закрывает проход на 100%. По возможности и при необходимости оснащаются средствами сигнализации, которые срабатывают, когда кто-то пытается обойти защиту.

  • Полноростовые турникеты, решетчатые ворота, прозрачные конструкции. Устройства физически перекрывают проход, но не препятствуют просмотру территории.

  • Глухие двери, ворота. Одновременно закрывают доступ и не позволяют увидеть, что находится в контрольной зоне.

  • Шлюзы в помещении КПП, проходные кабины, проезды с двумя воротами. Максимальная защита, которая позволяет задержать нарушителя: средства охраны блокируются до прибытия оперативной группы и выяснения обстоятельств.

УПУ должны быть устойчивы к несанкционированному проникновению, взлому, взрыву, выстрелам из огнестрельного оружия, другим видам физического воздействия.

Дополнительное оборудование

СКУД дополняется вспомогательными элементами. В список могут входить источники бесперебойного питания, дверные доводчики, оповещатели, кнопки ручного управления, аппаратура для передачи данных, компьютеры, средства связи и другая техника, которая обеспечивает стабильность сети в любых ситуациях.

Система СКУД по ГОСТ

Технология разработки, правила поставки оборудования, монтажа, использования, требования и ограничения прописаны в государственных стандартах:

  • ГОСТ Р 51241-2008. Является основным документом с описанием технологии, устройств.

  • ГОСТ Р ИСО/МЭК 7810-2015. Работа с картами.

  • ГОСТ Р ИСО/МЭК 19795-1-2007. Правила автоматической биометрической проверки.

  • ГОСТ Р 50009-2000. Электромагнитная совместимость.

  • ГОСТ Р 50739-95, ГОСТ IEC 60065-2013. Защита вычислительной техники, аналоговой, видео и аудио аппаратуры от несанкционированного просмотра, копирования информации.

  • ГОСТ Р 51072-2005. Один из стандартов УПУ — требования при использовании защитных дверей. Аналогичные нормативные документы подбирают при производстве и монтаже других управляемых устройств.

  • ГОСТ Р 52931-2008. Системы управления.

  • ГОСТ 2.601-2006, ГОСТ 2.610-2006. Единые правила для разработки конструкторской документации (ЕСКД).

При работе со СКУД используются и другие стандарты, которые соответствуют конкретной задаче. Полный список приводится в документации к системе конкретного объекта.

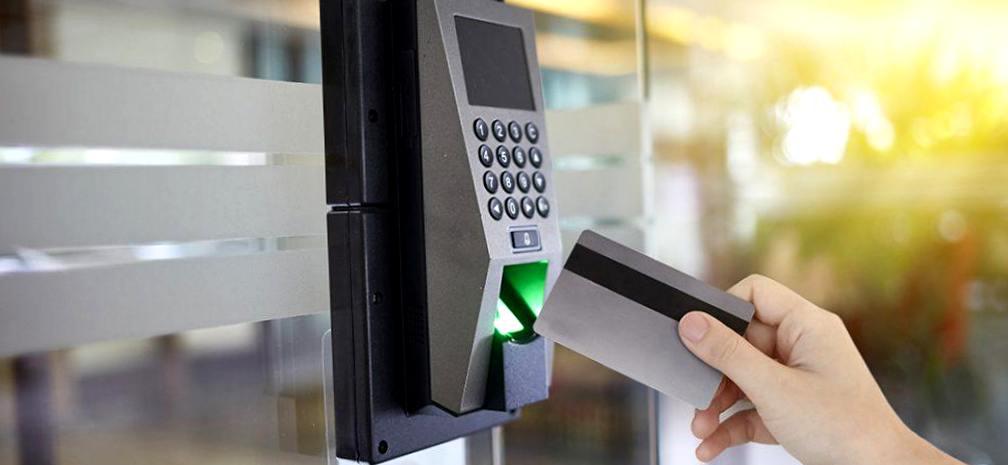

Многофункциональный считыватель с несколькими вариантами идентификации
