В рекламных буклетах ряда компаний занимающихся инсталляцией интегрированных комплексов систем физической защиты (ИК СФЗ) можно встретить фразы о наличии стандартных наработанных решений. Зачастую это означает наличие опыта у компании – инсталлятора работы на различных объектах имеющих определенную специфику. И это не пустые слова, за ними стоит опыт принятия решений в специфических условиях, как например, организация эвакуации на взрыво- и пожароопасных предприятиях, предотвращение хищения дорогостоящей продукции, организация людского трафика на особо важных предприятиях.

Рассмотрим наиболее типичные требования, предъявляемые на предприятиях различных отраслей, и возможные решения для реализации поставленных перед службой безопасности задач.


Нефтегазовая отрасль

Месторождение нефти или газа обычно представляет собой несколько площадок в местности с плохо развитой инфраструктурой, расположенных в нескольких десятках километров друг от друга. Организовать повсеместную охрану такой территории техническими средствами будет очень дорого и крайне не целесообразно. Гораздо выгоднее определить места общие для въезда на территорию месторождения и организовать в них контрольно пропускные пункты (КПП).

После определения места КПП для всего месторождения, требуется организовать систему контроля и управления доступом (СКУД) для сотрудников и автотранспорта. В этом же месте целесообразно организовать бюро пропусков (БП), где прибывшие впервые на месторождение сотрудники будут проходить общий для месторождения инструктаж, и получать персональные пропуска. В связи с тем, что месторождение состоит из нескольких удаленных локаций, для поддержания надежной работоспособности СКУД на всем месторождении целесообразно на каждой локации установить локальный сервер, отвечающий за работу СКУД на данной площадке. Таким образом, можно значительно снизить нагрузку на компьютерную сеть, которая в условиях месторождения может не отличаться высокой пропускной способностью. Так же, благодаря таким мерам сохраниться работоспособность каждой локации в случаи повреждения линий связи между локациями. Однако, при таком построении СКУД, для повышения автоматизации процесса заведения, продления и редактировании карт сотрудников автоматизированное рабочее место (АРМ) бюро пропусков должно быть мультисерверным, то есть уметь одновременно подключаться к нескольким серверам и базам данных на них. Причем, в окне редактирования личных данных сотрудников должна быть предусмотрена возможность выбора уровней доступа (УД) для каждого контроллера подключенного к каждому из серверов, а заканчиваться процесс редактирования карты должен диалогом с предложением автоматически реплицировать (скопировать) данные сотрудника в базы данных удаленных серверов и загрузить в соответствующие контроллеры.

Так как, в связи со спецификой, на месторождении действуют строгие правила поведения (особенно если разработчиком месторождения является иностранная компания) периодически возникают нарушители данных правил, которых выдворяют с территории месторождения без права занимать в дальнейшем любые должности в любой из компаний (даже подрядных), то должна быть предусмотрена возможность помечать таких сотрудников и вести черный список. Причем, во избежание превышения должностных полномочий со стороны сотрудника БП, требуется реализовать разграничение прав на работу с разными категориями карт. При попытке лица из черного списка попасть вновь на месторождение, через любой промежуток времени, при заведении его персональных данных в форму, программа должна автоматически выявить найденные совпадения с его прежней записью и вывести предупреждающий диалог.

Для упрощения процедуры въезда/выезда автотранспорта логично использовать систему автоматического распознавания номеров. Таким образом, значительно можно сэкономить время для проверки документов, на машину имеющей постоянный пропуск, а так же минимизировать возможность допустить на территорию автомобиль с просроченным временным пропуском. Пассажиры автотранспорта за время его досмотра успеют пройти через КПП, а водитель при проезде отмечается на считывателе, установленном возле ворот/шлагбаума своей персональной картой.


фото картосборника

Поскольку на месторождении обычно работает много подрядных организаций занимающихся как непосредственно разработкой месторождения, так и организацией быта, не редки случаи приезда сотрудников этих компаний заведомо на короткий срок. В этом случаи им выдается временный пропуск, который следует сдавать при отъезде с месторождения. Одним из возможных технических средств сбора временных пропусков может служить картосборник. В зависимости от размеров КПП выход сотрудников и посетителей можно организовать по-разному. Например, все опускают карты в прорезь картосборника, который настроен таким образом, чтоб возвращать постоянные пропуска после их считывания и разрешения на доступ, однако такой способ оправдан, лишь в случаи ограниченного пространства на КПП, когда нет возможности установить отдельные точки доступа (дверь, турникет) для постоянных и для временных сотрудников.

В результате реализации данных технических решений появилась возможность контроля подавляющей части людских и автотранспортных ресурсов на (с) территорию месторождения. Этого вполне достаточно, не смотря на отсутствие общего периметра, поскольку, и вначале об этом говорилось, месторождение находится в местности с плохо развитой инфраструктурой, например в тайге посреди болот, и вероятность проникновения неподготовленного нарушителя, минуя КПП крайне мала.

Более качественный контроль охраняемой территории целесообразно организовать применительно к жилым городкам, производственным площадкам, участкам трубопровода в местах выхода его на поверхность, как например задвижки. И если СКУД жилых городков мало чем отличается от офисных зданий, а задвижек крайне прост и не имеет ярко выраженных особенностей, то к СКУДу производственных площадок можно отнести ряд специфических требований, или, если угодно, определенных технических решений которые автору довелось наблюдать на одном из месторождений нефти.
Производственная площадка, по сравнению с территорией всего месторождения, имеет конечные размеры и может и должна быть огорожена периметром, хотя бы из просто инженерного заграждения. Доступ на площадку осуществляется через КПП, которое ничем, кроме отсутствия БП, не отличается от КПП месторождения. Главной особенностью СКУД на КПП производственной площадки является подсчет сотрудников в области, причем не обезличенный, а в виде таблицы с указанием данных каждого сотрудника находящегося в области. Данная таблица позволит более целенаправленно производить поисково-спасательные мероприятия при возникновении аварийных ситуаций. Рядом с КПП, на безопасном расстоянии, можно поместить считыватель для регистрации сотрудников самостоятельно покинувших зону техногенной аварии. Что так же будет являться дополнительной полезной информацией при оценке ситуации, и организовывать персонал.

АРМы охраны располагаются на каждой локации, но кроме них можно организовать центральный пост управления (ЦПУ).
АРМы ЦПУ, аналогично АРМу БП, так же должны быть мультисерверными, и получать события от всех контроллеров и сервером месторождения. Для уменьшения нагрузки на оператора ЦПУ можно воспользоваться различными типами фильтрации, например, выводить только тревожные события и события связанные со снятием и постановкой регламентных помещений на охрану. Так же, как вариант, можно рассматривать установку нескольких АРМов между которыми будут делиться полномочия согласно выбранному и утвержденному регламенту.


Горнометаллургическая отрасль

Типовое предприятие металлургической отрасли представляет цех или несколько цехов. Конечной продукцией многих таких цехов являются цветные или драгоценные металлы.
Предотвращение их хищения и контроль над перемещением сырья и конечной продукции является одной из основных задач службы охраны. Однако необходимо учитывать, что на данных производствах используются химически агрессивные реактивы и процесс эвакуации при выбросах химически ядовитых веществ должен учитываться в мероприятиях по борьбе с хищением. Так же следует иметь в виду, что если не все, то большинство таких цехов были построены много лет назад и на сегодняшний день производят довольно таки угнетающее впечатление. Организовать полноценный СКУД, в привычном понимании, в здании, где нет понятия этажей, а существуют отметки, в метрах от уровня земли, связанные большим количеством лестниц самой различной конфигурации на первый взгляд кажется не возможным. Что бы наиболее эффективно использовать возможности системы требуется целый комплекс административно – технических мероприятий. Как и обычно доступ на охраняемую территория осуществляется через КПП, в задачи которого входит контроль автотранспорта ввозимого сырье, вывозимого готовую продукцию и пустых автомобилей, а так же контроль прохода сотрудников. Далее следует четко определить маршрут движения автотранспорта и категорию сотрудников допускающих автомашины в цех и на склады. В зависимости от стоимости, агрегатного состояния вещества (насколько оно приемлемо для хищения) это могут быть как сотрудники цеха напрямую участвующие в разгрузке и снимающие с охраны, и вскрывающие ворота в цех, так и сотрудник, например кладовщик, вместе с сотрудником охраны. Любой склад, как дорогостоящих полуфабрикатов, во многих случаях это оксид выплавляемого в данном цеху металла в виде порошка, так и склад готовой продукции (СГП) должны ставиться и сниматься с охраны обязательно совместно материально ответственным сотрудником цеха и охранником. Причем это один из тех случаев, где необходимо использовать считыватели с кодонаборным устройством. В особых случаях могут быть задействованы биометрические считыватели. Все события связанные с точками доступа в складские помещения должны отображаться на пульте дежурного оператора службы безопасности в реальном времени, и логироваться (записываться) в системе для возможности детального изучения в будущем и синхронизацией с видеозаписями. Максимальный контроль производится в плавильном участке, где вероятность хищения максимальна из-за того, что сотрудники работают с дорогостоящими полуфабрикатами и ещё не учтенной готовой продукцией. Для минимизации соблазна хищения готовой продукции рационально вести постоянную видеозапись процессов плавки, охлаждения, транспортировки на склад готовой продукции. Причем при выборе видеокамер следует учитывать высокую ИК засветку плавильной печи.

Если в плавильном участке имеются ворота, либо иные возможности покинуть область, они должны ставиться под охрану, опечатываться и вскрываться исключительно сотрудником охраны. Для прохода сотрудников в плавильный участок следует оборудовать КПП, которое представляло бы досмотровую комнату с функциями шлюзования. Это означает распространение ряда требований к данному КПП. Во-первых, сотрудникам должен быть запрещен вход в КПП, если в нем отсутствуют охранники, во-вторых, для наиболее качественного досмотра в помещении КПП, СКУД не должен пускать более одного сотрудника, при этом давая возможность охранникам беспрепятственно перемещаться через шлюз. Это становится возможным при реализации сложного алгоритма прохода – разделение сотрудников и охранников различными уровнями доступа, и подсчету по этому признаку количество сотрудников и охранников в помещении КПП. В-третьих, сотрудник не должен иметь возможность сквозного прохода через КПП, выход из помещения КПП может разрешить только охранник своей картой. Внутри помещения возможна установка рамки металлодетектора, что упростит и ускорит досмотр сотрудника. Однако следует учесть, что металлодетектор не сможет обнаружить пронос полуфабрикатов (оксидов), и имеет определенный максимум порога чувствительности. Данные сложности могут быть устранены при использовании появившихся в последнее время терогерцовых камер, либо, что безусловно надежней и дешевле, но имеет определенные минусы этического характера, голевом контроле.

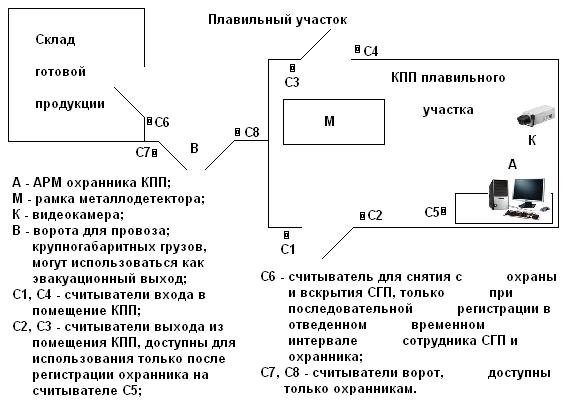

схема КПП плавильного участка

Поскольку большинство таких цехов работает в круглосуточном режиме и смены сотрудников должны выходить по плавающим графикам, можно использовать возможности СКУД, и настроить его таким образом, чтоб сотрудника пускало на территорию цеха каждый раз только во время его смены.

Конечно, сложно описать все возможные особенности применения СКУД охватив всю промышленность, но зная и умея пользоваться достаточно широкой, на сегодняшний день, номенклатурой аппаратных средств для контроля и управления доступом, и имея программное обеспечение, дающее широкие возможности интеграции аппаратных средств различных производителей, и разнообразным набором логических подсистем, можно реализовать практические любые, даже самые специфические требования охраняемого промышленного объекта.



Автор: Шмалько Денис Юрьевич
руководитель группы стендовых испытаний
ЗАО «КОМПАНИЯ БЕЗОПАСНОСТЬ»
