Основное массовое оборудование видеонаблюдения у нас от Philips CSI.

Это безусловный лидер на рынке профессионального оборудования для охранного видеонаблюдения, и имеет достаточно широкую линейку специализированных устройств. Эти устройства не имеют вообще ничего общего с бытовыми/офисными компьютерами -это специализированные цифровые рекордеры, изначально ориентированные на решение стандартных задач охраны. Функционально (а часто и внешне) подобные привычным мультиплексорам и видеомагнитофонам, такие устройства позволяют плавно перейти от аналоговых к цифровым системам без революционных переломов в психологии и организационной структуре собственно охранников, эксплуатирующих системы. Впрочем, для хранения данных они могут применять совершенно стандартные компьютерные внешние накопители типа стримеров и могут взаимодействовать с обычными компьютерами, подключенными в сеть через Ethernet-порт.



Вкратце напомню, почему, собственно, цифровые устройства записи лучше аналоговых.


Действительно, под натиском цифровых рекордеров аналоговые магнитофоны продаются просто по бросовым ценам - так надо ли от них отказываться и переходить на цифру ?

Во-первых, разница в начальной стоимости с лихвой компенсируется простотой и дешевизной обслуживания цифровых устройств - в отличие от аналоговых видеомагнитофонов, требующих регулярной чистки и ежегодной замены головки, цифровые устройства могут работать годами вообще без обслуживания.

Во-вторых, качество записи несоизмеримо с качеством самых лучших S-VHS магнитофонов. Все 768 точек, имеющихся в высококачественных видеокамерах, будут записаны без искажений, что эквивалентно разрешению 576 ТВЛ - в полтора раза лучше 400 ТВЛ, возможных на хорошо настроенных новых S-VHS магнитофонах.

В-третьих, цифровая запись не подвержена старению - все что видела видеокамера без малейших искажений будет сохранено до того момента когда вам понадобится это посмотреть - неважно - через час или через десять лет.

В-четвертых, вам не нужно долго искать требуемый сюжет перематывая десятки кассет - просто укажите дату-время или кодовое слово, связанное с нужной записью - и картинка мгновенно перед вами.

В-пятых, цифровые рекордеры, как правило, сразу имеют встроенные цифровые средства вроде мультиплексоров, квадраторов, и т.д.

В-шестых, что немаловажно, сжатый во 100 раз сигнал пригоден для передачи по существующим цифровым сетям (локальным или глобальным) - он занимает несколько Мбит/сек - вполне приемлемое количество данных для популярной локальной сети технологии 100-Base-TX. Соответственно, коммутация сигналов на рабочие места может осуществляться стандартными коммуникационными маршрутизаторами, которые позволяют отработанными методами строить сколь угодно большие сети, причем (сигнал-то цифровой !) заведомо без малейших искажений сигнала.


Наиболее популярные устройства:

DVR1

Одноканальный рекордер, функциональный аналог обычного магнитофона, предназначен в первую очередь для обновления старых систем, включающих в себя мультиплексор и аналоговый магнитофон. Существенно, что он совместим со старыми магнитофонами LTC3990 даже по системе команд порта RS-232, поэтому без модификаций работает с программным обеспечением BSW. Способен работать совместно с различными типами мультиплексоров различных производителей. Выпускается в нескольких модификациях с различным размером встроенного диска.

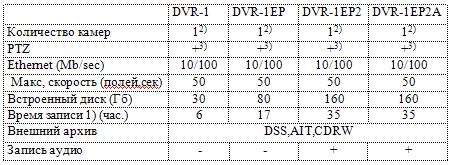

фото DVR1фото таблицы характеристик

DMX-162

16-канальный рекордер, предназначен для вновь проектируемых систем с расширенными требованиями к просмотру записей. Способен работать в составе сетевой системы видеонаблюдения. Поддерживает удаленный просмотр старой записи не прерывая процесса записи текущих событий. Позволяет выборочно экспортировать фрагменты записи на CDR/CDRW для просмотра на отдельностоящих компьютерных системах.

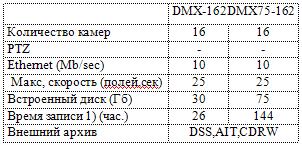

фото DMX-162фото таблицы характеристик

S4SVR

Сервер центрального архивирования данных и распределения сетевого доступа. Работает совместно с мультиплексорами серии "тетро", предназначен для особо сложных интегрированных систем с расширенными требованиями к просмотру живого видео и записи.
Поддерживает multicast трансляцию видео по сети. Количество камер наращивается до 64 добавлением внешних мультиплексоров.

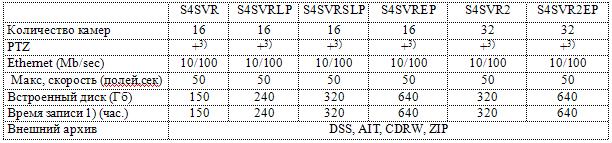

фото S4SVRфото таблицы характеристик

NETCAM и NETDVR

На самом деле, это вовсе не устройство записи, а сетевая (включая интернет) камера, но она включает в себя средства для локальной записи видеосигнала. Имеет встроенную камеру и поддерживает подключение до 3-х внешних камер. Предоставляет доступ к живому видео и записи по компьютерной сети с помощью стандартного Интернет-браузера.

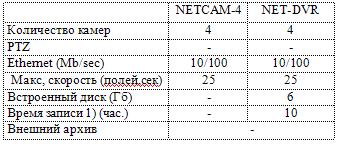

фото NETCAM и NETDVRфото таблицы характеристик

E-dome

Знаменитая электронная поворотная камера. Видит все, везде и всегда. Абсолютно новое решение, полный отказ от совместимости с классическим форматом видеосигнала. Разумеется, запись также осуществляется собственными средствами, цифровая, в собственном формате, что и создает пресловутый эффект "машины времени" - возможность управлять поворотной камерой, просматривая старую запись.



фото E-domeфото таблицы характеристик

Vicoder

Разработка ЗАО Компания Безопасность. Основное предназначение - высококачественная запись видео с возможностью немедленного просмотра живого видео и недавней записи по сети. Оптимально для казино, ювелирных предприятий, объектов высокой секретности. Примененный алгоритм сжатия MPEG-4 обеспечивает исключительное сжатие с сохранением высокого разрешения. Результирующий цифровой поток 2Мбит/сек при 50 полукадров/сек и растре 768x576 позволяет эффективно просматривать с нескольких рабочих мест несколько видеосигналов, а также обеспечивать архивирование на специально выделенных архивных серверах с любыми совместимыми с Windows NT носителями.



фото Vicoderфото таблицы характеристик

BSW

Разработка ЗАО Компания Безопасность. Программное обеспечение мониторинга и управления интегрированных систем безопасности. Работает на PC-совместимых компьютерах под управлением Windows-NT. Способно управлять внешними системами записи (DVR-1, Vicoder). Имеет встроенные в базовую комплектацию средства записи нескольких кадров по тревожному событию. Позволяет просматривать записанные кадры непосредственно из общего протокола событий интегрированной системы.



фото Vicoder

Примечания:

• при максимальной скорости записи
• до 16 через внешний мультиплексор
• с клавиатуры мультиплексора
• запись только 10 полей/сек.


Заключение

Для каждой задачи можно подобрать соответствующее оборудование. Нередко мы до сих пор применяем аналоговые видеомагнитофоны из-за дешевизны и привычки пользователей. Но самое главное - оборудование должно точно соответствовать задаче. Наши менеджеры и проектировщики умеют находить правильные решения.



Автор: А.М. Омельянчук
технический директор
ЗАО "Компания Безопасность"
