Семейство электронно-оптических модулей серии BVF

ЕКПД 433771.004 ТУ



Линейка электронно-оптических модулей серии BVF для передачи информации с помощью оптоволоконных линий связи.



В состав линейки входят видеомодули, предназначенные для передачи видеоизображений и команд управления, модули Fast Ethernet и модули, обеспечивающие передачу мультимедийной информации.

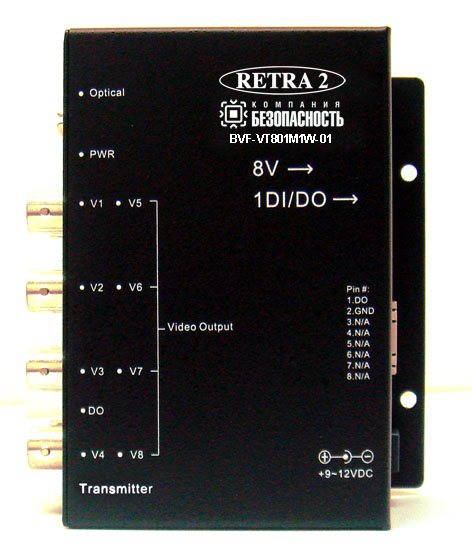

Видеомодули обеспечивают передачу одного, двух, четырех и восьми изображений. Также существуют модели, обеспечивающие не только передачу видеоизображений, но и одного потока команд по интерфейсу RS-485 или двух потоков команд, по интерфейсам RS-485 и RS-232. Кроме того, все модули имеют дополнительную возможность передавать одну  дискретную команду в направлении передачи видеоизображения. Для передачи всей этой информации используется только одно волокно.



Современные схемотехнические решения позволяют обеспечивать 8…10-разрядную обработку сигналов и полосу пропускания от 12,5 МГц у одноканальных устройств до 6,5 Мгц у восьмиканальных. Высокое отношение сигнал/шум и низкий уровень дифференциальных искажений позволяют передавать изображения высокого качества.



Специальные решения, использованные в каналах передачи данных, позволяют использовать широкий спектр устройств формирования команд управления без применения различных методов привязки уровней.



Модули Fast Ethernet обеспечивают передачу потока данных 10/100 Мбит/с в дуплексном или полудуплексном режиме при использовании двух или одного волокна соответственно.



Модули предназначены для работы в составе многомодовых или одномодовых опто-волоконных линий связи. Одно и двухканальные видеомодули возможно применять в обоих типах линий. В зависимости от вида модулей возможно обеспечить функционирование в многомодовых линиях связи на расстоянии 1…5 км, а в одномодовых – 15…30 км.



Конструкция модулей позволяет использование их как в составе специального 19-дюймового корпуса, так и размещение на любой поверхности, а широкий диапазон рабочих температур от минус 40 до плюс 50 градусов Цельсия обеспечивает возможность работы в суровых условиях России.

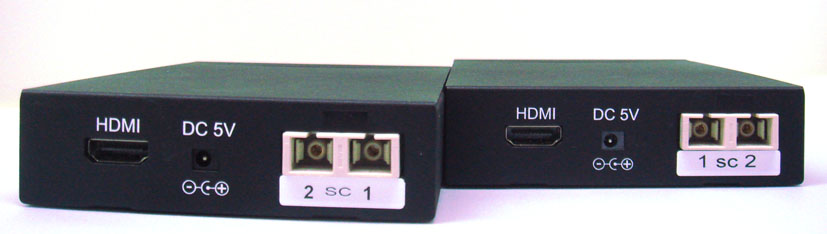

Мультимедийные модули обеспечивают передачу информации в форматах DVI, HDMI и SDI, требуемой, чаще всего, для получения высококачественных изображений в системах отображения информации. Эти модули работают только в условиях плюсовых температур и обеспечивают несколько меньшие расстояния. Для их работы может потребоваться до четырех волокон.
